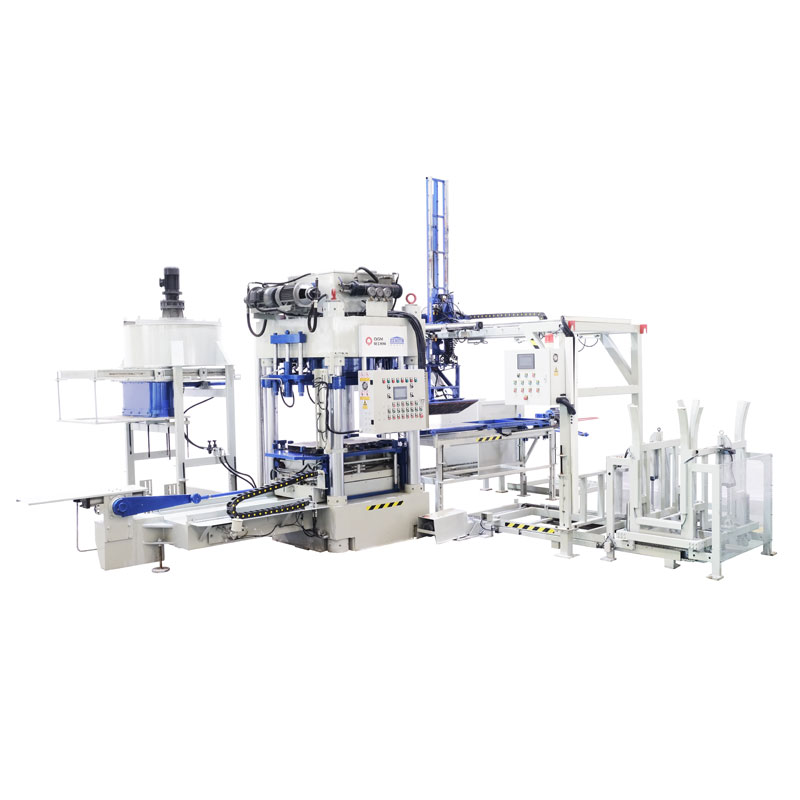

Máquina de blocos para pavimentação ZENITH 844SC

844SC Máquina de moldagem de blocos de produção multicamadas estacionária totalmente automática (sem paletes)

O modelo alemão de ‘artesanato’

A máquina multicamadas perfeita

A máquina de pavimentação de blocos ZENITH 844SC é uma máquina estacionária de produção multicamadas totalmente automatizada que representa o fabricante líder mundial de telhas de pavimentação e produtos similares em termos de desempenho, produtividade, qualidade e economia. Resultado de décadas de avanços tecnológicos da ZENITH, o Modelo 844 apresenta a mais recente tecnologia, incluindo navegação visual no menu, o que o torna fácil de operar e de baixa manutenção.

O sistema modular de produção do Modelo 844 permite a automação completa de todos os processos desde a matéria-prima até o produto acabado (manuseio direto). O sistema de armazenamento de produtos é equipado com equipamentos inteligentes para transferência e manutenção dos produtos. Este modelo foi especialmente desenvolvido para a produção de produtos com alturas de 50 mm a 500 mm e permite a fácil produção de ladrilhos, meios-fios e produtos paisagísticos de alta qualidade. Em comparação com as máquinas de palete única, o modelo 844 produz produtos acabados paletizados para transporte direto e é muito mais fácil de instalar, operar e transportar, resultando em poupanças significativas de tempo e custos de material.

Sistema interativo inteligente

Correia transportadora rolante de cerca

Sistema de troca rápida de molde

Mesa vibratória ajustável

Vantagem Técnica

Operação Inteligente:

O equipamento adota sistema interativo inteligente PLC, controlado por tela sensível ao toque de 15 polegadas e Controlador Lógico Programável (CLP) para operação totalmente automática, semiautomática e manual. A interface operacional visual é fácil de usar e equipada com dispositivos de entrada e saída de dados.

Transportador de cerca:

A máquina para pavimentação de blocos ZENITH 844SC adota um dispositivo de correia transportadora rolante, apresentando movimento preciso, transmissão suave, desempenho estável, baixo ruído, baixa taxa de falhas e longa vida útil. A cerca adicionada, que melhora constantemente o conceito de segurança, pode fornecer a máxima proteção de segurança possível aos operadores.

Mudança rápida de molde:

O equipamento é configurado com uma série de benchmarks de coeficiente de molde através do sistema de troca rápida de molde. O sistema de troca rápida de molde possui recursos funcionais como travamento mecânico rápido, dispositivo de troca rápida do penetrador e ajuste elétrico da altura do dispositivo de tecido, o que pode garantir que todos os tipos de moldes possam ser trocados na velocidade mais rápida.

Mesa de vibração ajustável:

A altura da mesa vibratória deste equipamento pode ser ajustada para atender a demanda de produção de produtos diversificados. O equipamento padrão pode produzir produtos com altura de 50-500 mm. Alturas especiais também podem ser produzidas utilizando moldes especiais de acordo com a necessidade do cliente.

Fabricação precisa:

O dispositivo de fabricação consiste em caixa, mesa de placa guia e carro de tecido e eixo de barra, placa guia anti-torção e altura ajustável, trilho deslizante pode ser movido em posição precisa, o eixo da alavanca e as bielas em ambos os lados conduzem o carro de tecido através acionamento hidráulico, as bielas podem ser ajustadas, para garantir o movimento paralelo do carro de tecido.

Vista frontal da máquina

Parâmetro do produto

Diagrama de layout da linha de produção da máquina para fazer blocos 844SC

Casos de aplicação de engenharia

Pavimento comunitário

Pavimento da piscina

Pavimento do parque

Etapas do parque

Pavimento municipal

Pavimento de estacionamento

Desenho de amostra de produto

Tijolos permeáveis ​​da cidade de esponja colorida

Tijolos de pavimento coloridos

Meio-fio
